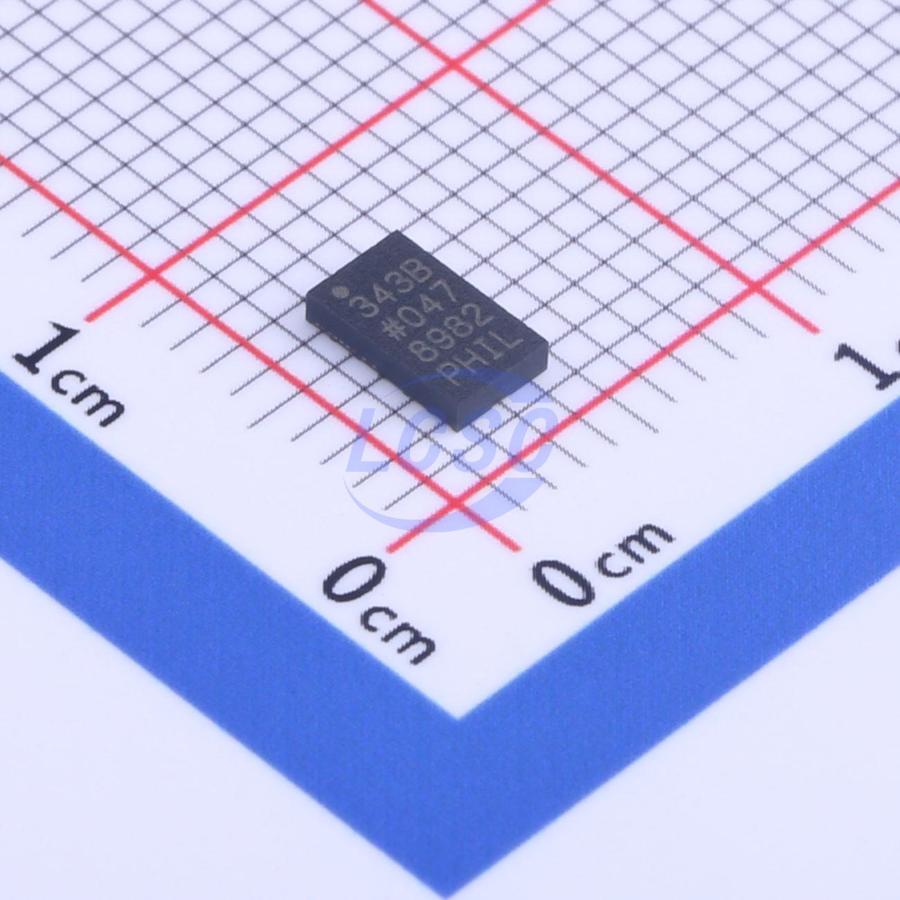

Акселерометр Analog Devices ADXL343BCCZ — трёхкоординатный измеритель ускорения общего назначения для встраиваемых устройств. Прибор измеряет проекции ускорения по трём осям и передаёт результат в цифровом виде по интерфейсу SPI или I2C, поэтому подключается к микроконтроллеру напрямую, без внешнего аналого-цифрового преобразователя.
Диапазон измерения переключается между ±2g, ±4g, ±8g и ±16g, а выходное разрешение при этом меняется от 10 до 13 бит — чем шире выбранный диапазон, тем крупнее шаг младшего разряда. Частота обновления данных настраивается в пределах от 0,1 Гц до 3200 Гц, что позволяет соотнести энергопотребление и полосу измеряемых частот под конкретную задачу: медленный опрос для слежения за наклоном или частый — для регистрации ударов и вибрации. Встроенный буфер FIFO на 32 уровня накапливает отсчёты между обращениями процессора и снижает частоту прерываний на приёме данных.
Точностные параметры заданы производителем количественно: отклонение чувствительности от номинала не превышает ±1% при паспортной чувствительности 256 LSB/g, нелинейность характеристики — не более ±0,5%, чувствительность к поперечным осям — не более ±1%, а ошибка взаимного выравнивания осей — не более ±0,1°. Смещение нуля при отсутствии ускорения составляет не более ±150 мг и дополнительно дрейфует с температурой на величину до ±1,5 мг/°C, что нужно учитывать при калибровке в условиях переменной температуры.
Напряжение питания лежит в диапазоне от 2,0 до 3,6 В, напряжение логических входов-выходов — от 1,7 В до напряжения питания, ток потребления в зависимости от режима — от 23 до 145 мкА. Корпус LGA14 размером 3×5×1 мм выдерживает механический удар до 10000 g, тепловое сопротивление корпуса составляет 150 °C/Вт. Рабочий диапазон температур — от -40 до +85 °C, монтаж поверхностный.
Основные характеристики
- Диапазоны измерения: ±2g/±4g/±8g/±16g
- Интерфейс: SPI, I2C
- Выходное разрешение: от 10 до 13 бит
- Частота обновления данных: от 0,1 Гц до 3200 Гц
- Буфер FIFO: 32 уровня
- Чувствительность: 256 LSB/g
- Отклонение чувствительности: ±1%
- Нелинейность: ±0,5%
- Чувствительность к поперечным осям: ±1%
- Ошибка взаимного выравнивания осей: ±0,1°
- Смещение нуля: ±150 мг
- Температурный дрейф смещения нуля: ±1,5 мг/°C
- Напряжение питания: от 2,0 до 3,6 В
- Напряжение цифровых входов-выходов: от 1,7 В до напряжения питания
- Ток потребления: от 23 до 145 мкА
- Ударопрочность: до 10000 g
- Тепловое сопротивление: 150 °C/Вт
- Корпус: LGA14, 3×5×1 мм
- Рабочая температура: от -40 до +85 °C
- Монтаж: поверхностный, лента на катушке
Где применяется
- Промышленная автоматика: контроль наклона и вибрации узлов оборудования при низкой частоте опроса
- Портативная электроника: определение ориентации устройства и распознавание движения
- Навигационное оборудование: инерциальный датчик ускорения в составе систем счисления пути
- Системы регистрации ударов и вибрации: буферизация быстрых отсчётов через встроенный FIFO без постоянной нагрузки на процессор
