Дроссели и катушки индуктивности в фильтре питания — как их подбирают
В силовой цепи дроссель подбирается по индуктивности и току насыщения, в цепи подавления помех — по полному сопротивлению на частоте помехи. Разбираем расчёт для импульсного преобразователя, исполнения сердечников и работу в паре с конденсаторами.
Дроссель в фильтре питания решает две разные задачи, и от того, какая из них главная, зависит выбор исполнения. В цепи импульсного преобразователя дроссель накапливает энергию и сглаживает ток — там определяющими становятся индуктивность, ток насыщения и сопротивление обмотки. В цепи подавления помех дроссель ограничивает высокочастотную составляющую — там важнее полное сопротивление на частоте помехи и собственная резонансная частота. Компонент, подобранный под одну задачу, во второй работает плохо.
Разберём, какие параметры сверяются, как считается индуктивность силового дросселя, чем различаются исполнения сердечников и что проверяется до заказа партии. Позиции лежат в разделе дросселей и катушек индуктивности.
Параметры, по которым ведётся подбор
- Номинальная индуктивность. Указывается при малом токе подмагничивания. С ростом постоянного тока индуктивность падает — это отдельная кривая в документе на компонент, и именно она определяет поведение в схеме.
- Ток насыщения. Ток, при котором индуктивность снижается на заданную долю, обычно на 20 или 30 %. За этим током дроссель перестаёт ограничивать ток, и ключ преобразователя оказывается фактически замкнут на конденсатор.
- Ток нагрева. Ток, при котором перегрев обмотки достигает заданной величины. Из двух токов в расчёт берётся меньший.
- Сопротивление обмотки постоянному току. Определяет потери и нагрев на рабочем токе.
- Собственная резонансная частота. Выше неё компонент ведёт себя как ёмкость и перестаёт подавлять помеху.
- Исполнение и экранирование. Экранированный сердечник ограничивает излучаемое поле — это важно рядом с аналоговыми цепями и с обратной связью преобразователя.
Расчёт дросселя импульсного преобразователя
Для понижающего преобразователя индуктивность выбирается из допустимой пульсации тока. Порядок расчёта одинаков для большинства схем и различается формулой скважности.
- Задаётся доля пульсации. Обычно от 20 до 40 % от тока нагрузки. Меньшая пульсация означает больший и более дорогой дроссель, большая — рост выходной пульсации напряжения и потерь.
- Считается индуктивность. По входному и выходному напряжению, частоте преобразования и заданной пульсации.
- Определяется пиковый ток. Ток нагрузки плюс половина размаха пульсации. Именно он сравнивается с током насыщения, а не средний ток.
- Проверяется запас по насыщению. Практика — не меньше 20–30 % между пиковым током и током насыщения, с учётом перегрузки при пуске и при коротком замыкании.
- Проверяется нагрев. Потери в обмотке плюс потери в сердечнике, и сверка с допустимым перегревом в конкретном корпусе прибора.
Рост частоты преобразования уменьшает требуемую индуктивность и габарит дросселя, но увеличивает потери в сердечнике и на переключении ключа. Поэтому частоту выбирают не по минимуму габарита, а по совокупному теплу в приборе.
Исполнения сердечников
| Тип | Поведение при насыщении | Потери | Где применяется |
|---|---|---|---|
| Ферритовый с зазором | Резкое, индуктивность падает быстро | Малые на высокой частоте | Преобразователи с хорошо известным максимальным током |
| Порошковый железный | Плавное, индуктивность снижается постепенно | Выше, растут с частотой | Цепи с большими выбросами тока, входные фильтры |
| Сплавовый порошковый | Плавное, с высокой индукцией насыщения | Средние | Компактные силовые узлы с высокой плотностью тока |
| Многослойный керамический | Резкое, малые токи | Малые | Развязка питания малопотребляющих узлов |
Материалы и типоразмеры сердечников для собственной намотки собраны в разделе сердечников и принадлежностей.
Подавление помех — другая задача

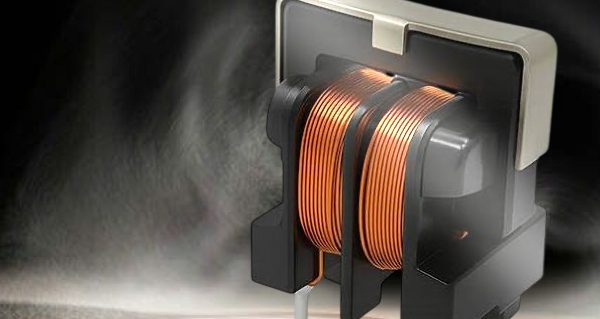

- Синфазный дроссель. Две обмотки на общем сердечнике, встречно для рабочего тока. Подавляет синфазную помеху и почти не влияет на полезный сигнал. Ставится на вводе питания и на линиях интерфейсов.
- Ферритовый фильтр. Подбирается не по индуктивности, а по полному сопротивлению на частоте помехи — раздел ферритовых фильтров.
- Дифференциальный дроссель. Работает в паре с конденсаторами фильтра, ограничивая ток помехи между линиями.
Ошибка подбора здесь типовая: компонент выбирают по индуктивности, а подавления не получают, потому что частота помехи лежит выше собственного резонанса. Проверять нужно график полного сопротивления, а не одно число в наименовании.
Дроссель и конденсаторы работают в паре
Фильтр образует дроссель вместе с конденсаторами, и результат определяется обоими элементами.
- Выходная пульсация зависит от эквивалентного последовательного сопротивления конденсатора не меньше, чем от индуктивности дросселя.
- У керамических конденсаторов ёмкость падает с ростом приложенного напряжения — расчётная и фактическая ёмкость фильтра различаются заметно.
- Электролитические и танталовые конденсаторы дают большую ёмкость, но их параметры зависят от температуры и наработки.
- Контур «дроссель — конденсатор» имеет собственную резонансную частоту; при недостаточном затухании фильтр усиливает помеху на этой частоте вместо подавления.
Частые вопросы
Можно ли поставить дроссель с большей индуктивностью, чем в расчёте? До известного предела — да, пульсация станет меньше. Но у такого компонента обычно выше сопротивление обмотки и ниже ток насыщения при том же габарите, поэтому запас проверяется по обоим токам.
Чем опасен выход за ток насыщения? Индуктивность резко падает, ток через ключ нарастает без ограничения, и защита преобразователя может не успеть сработать. Отказ проявляется не сразу, а при перегрузке или пуске на ёмкостную нагрузку.
Почему одинаковые по индуктивности дроссели ведут себя по-разному? Из-за материала сердечника и характера его насыщения. Порошковый сердечник снижает индуктивность плавно, ферритовый с зазором — резко; в схеме с большими бросками тока это даёт принципиально разный результат.
Что запросить у поставщика? Кривую снижения индуктивности от тока, график полного сопротивления от частоты для помехоподавляющих исполнений и температурные данные. Одного значения индуктивности в наименовании для подбора недостаточно.
